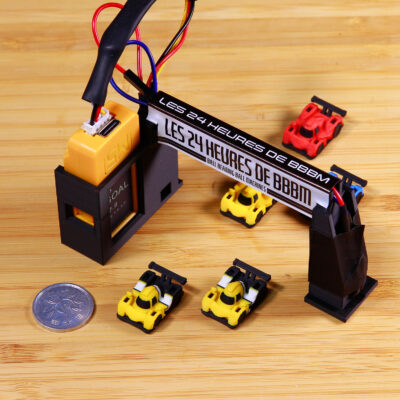

このデバイスは、自作の赤外線センサーを使って、対象が通過したタイミングを自動で計測する「ラップタイマー」です。M5 StickC Plus2に内蔵された画面とスピーカーで操作と結果を確認できます。
内容物
- M5 StickC Plus2
- 赤外線センサー付きゲート
- 機材固定用練り消し
別途ご準備いただくもの
- モバイルブースター等の給電装置
- USB-Cケーブル（充電用）
ラップタイマー単独でも稼働できますが、連続稼働はおよそ１時間となります。給電しながらもラップカウントできますので、モバイルブースター等の給電装置をご準備されることをお勧めいたします。給電はUSB-TypeCケーブルを使用します。モバイルブースターは、盤の中央部に固定用練り消し等で仮留めします。

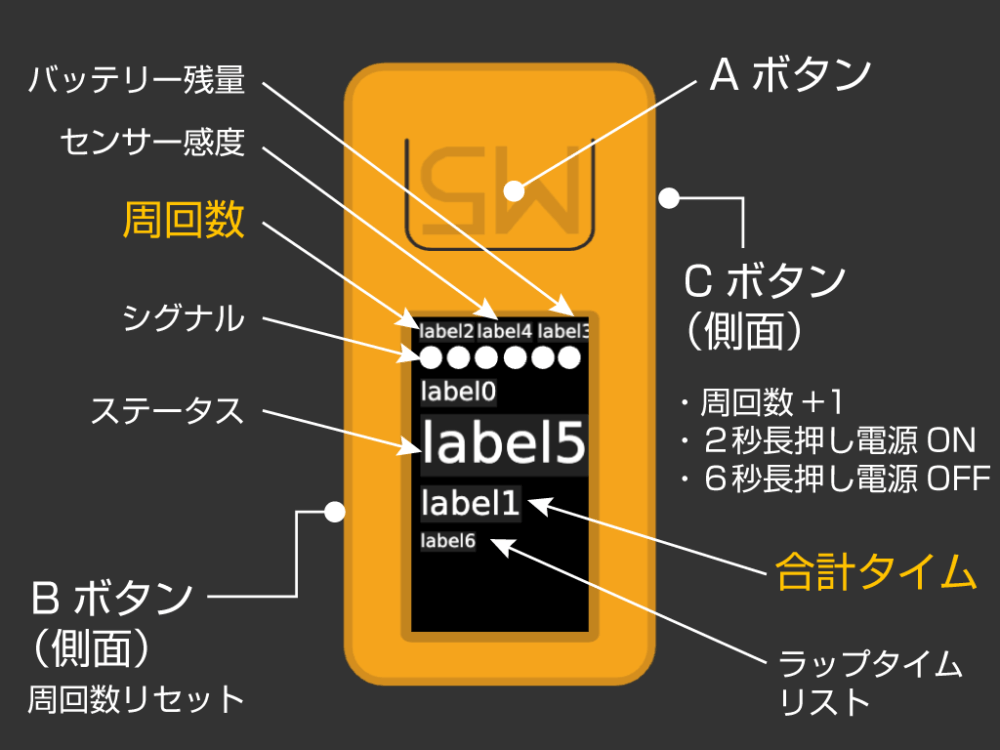

ボタン操作
センサーゲートからStickC（黄色い筐体）を取り出し、ボタンを操作します。
- Aボタン（M5と書かれたボタン）： リセットしてスタート演出 → 計測開始
- Cボタン（側面のM5と同じ高さにあるボタン）： 最大周回数を+1。電源ボタンも兼ねており、起動は２秒間の長押し。稼働中に６秒間押し続けると電源オフ。
- Bボタン（側面の画面横にあるボタン）： 最大周回数を1にリセット
基本の流れ
- デバイスの電源を入れる(側面部ボタンCを２秒程度長押し)
- 周回数の設定。画面左上の数字が週回数で、Cボタンで+1されます。押し過ぎた場合はBボタンで、１にリセットされます。
- Aボタン（M5と書かれたボタン）を押して「READY」表示 → シグナル点灯 →シグナル消灯 「GO」表示で計測準備OK→ゲート通過で掲示開始
- センサーの前を通過するたびにラップが記録される
- 設定された周回数（デフォルトは1）で自動的に「GOAL」と表示される。ゴール下の中サイズの文字（label1）が合計タイム。その下の小サイズの文字（label6）は、スプリットタイムです

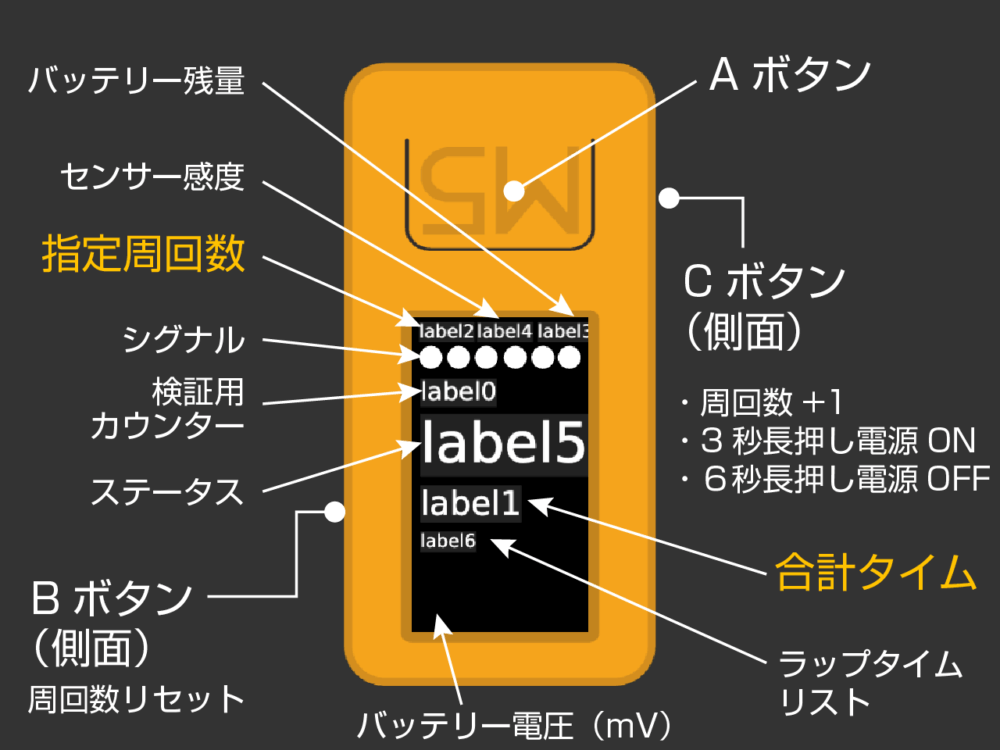

表示される内容
- label0： 経過タイム（0.1秒単位）
- label1： 合計タイム（GOAL後に表示）
- label2： 最大周回数
- label3： バッテリー残量
- label4： センサーの現在値（500以上で通過判定）
- label5： ステータス表示（READY/GO/GOAL/周回数）
- label6： ラップタイムのリスト
使い方のポイント
- 通過判定はセンサー値が
500以上になった瞬間に反応します。 - 最低でも
2秒以上の間隔で周回してください。ゲートセンサー部を長時間遮ると、誤計測となります。 - 通過時に「ピッ」という音が鳴り、ラップが記録されます。
よくある質問
Q. センサー値がずっと高いままでラップが計測されません
A. センサーが常時反応している状態です。ゲートのセンサー部（四角いリフレクターセンサー）の位置がずれている可能性があります。四角い窓の奥にセンサー全体が見える位置に調整してください。
Q. ラップタイムが表示されないときがある
A. 誤検出防止のため、一度通過してから次の通過までに 2秒程度 の間隔を取っています。
ラップタイマー原案と機材の選定について
本デバイスは、DJやカートなどをアクティブにこなし、お風呂をこよなく愛するエンジニア、“フログラマー”の@masuidriveさんにご協力いただきました。機器と電子部品の選定やプログラムのアイデア、サポートの手法など、さまざまなヒントをくださいました。この場を借りてお礼申し上げます。ありがとうございました！
